為了讓做出來的動畫盡可能符合真實情境,在物體中植入物理系統成了關鍵,Blender可以做到力場、軟體、碰撞、液體、布料、煙霧、動態繪畫等物理效果。Blender教學:物理系統 (Physics System)

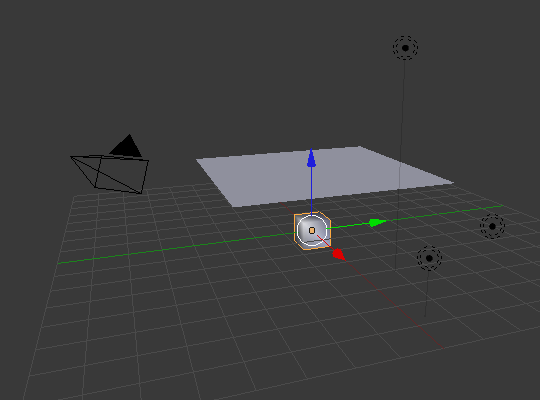

首先增加一個Cube和一個Plane點光源增為三盞。

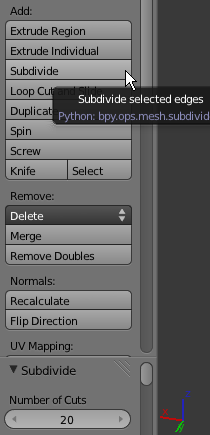

按Tab鍵進入Edit Mode,將Plane做Subdivide,Number of cuts設為20。

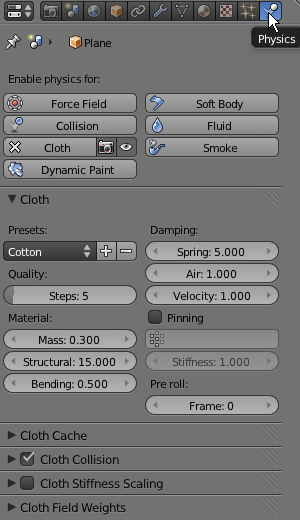

Plane擁有物理性質,右方介面Physics,點選Cloth,設定如下:

Cube擁有物理性質,右方介面Physics,點選Collision,設定如下:

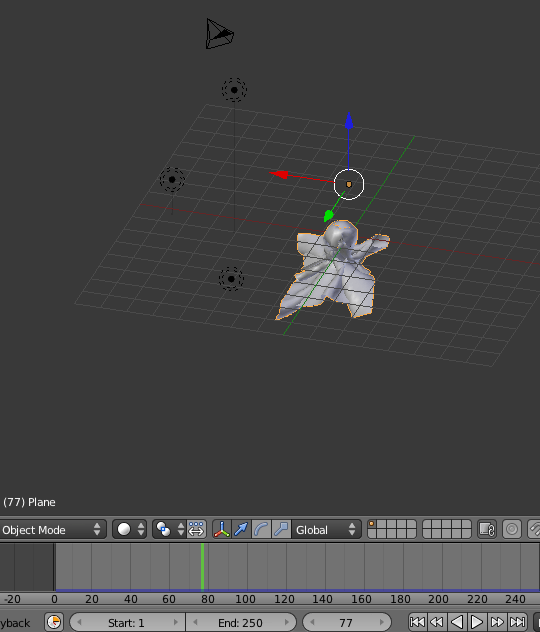

按介面最底下向右三角形播放鍵,觀看各個影格的編輯畫面,下圖為77影格的截圖。

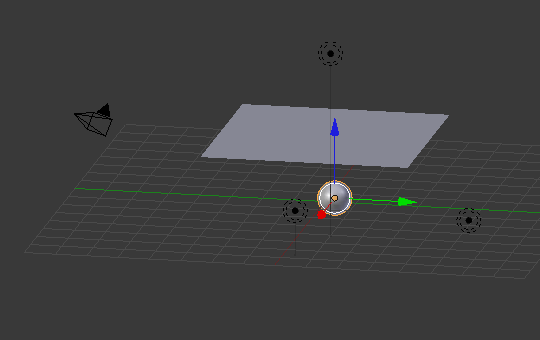

影格0時的畫面:

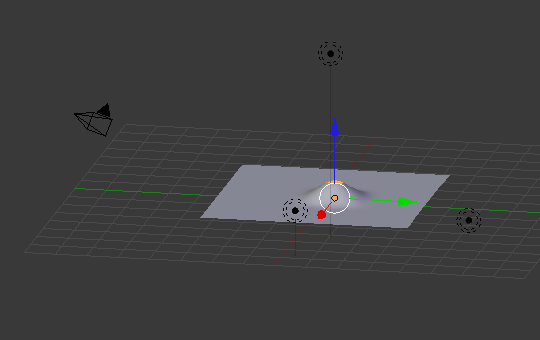

影格20時的畫面:

影格40時的畫面:

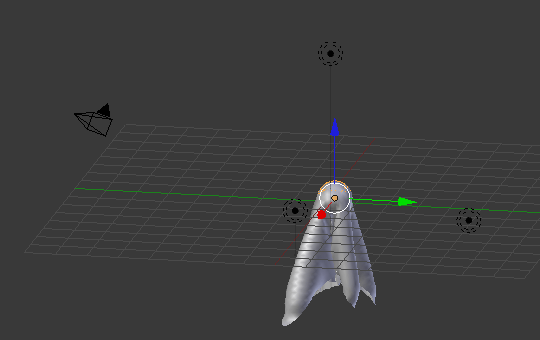

影格240時的畫面:

來看一下製作成動畫的效果,此版本subdivide為10的效果:

接續將Shading設定為Smooth的效果:

最後這個版本subdivide為20的效果,而且Plane和Cube設定貼圖,然而露出破綻了!

整體來說,以上測試有些小問題(是大問題!),除了物體跟物體之間的碰撞無法做到完美,而且物體(布)的自我碰撞沒有做得徹底。

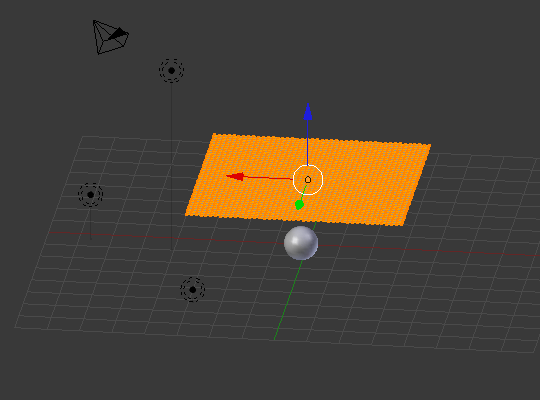

將Cube以Sphere替換,Plane變成布之後垂下來,不久還會從Sphere滑下來,請看文章最上方的影片。

Blender提供相當多元的物理系統,若有熱誠的話就能做出校果不錯的動畫。

參考:陳鍾誠的網站 – Blender 動畫設計
