透視投影 (Perspective Projection)

透視投影我第一次聽到是在高中美術課,那時老師要我們用筆畫出一點視線、兩點視線、三點視線等圖案,覺得這樣子的繪圖技巧相當有趣。如今用在電腦視覺、電腦圖學上,很開心能夠將之真正應用在生活,甚至課業研究上。

話說,電腦視覺一直都沒有PO文,都已經六月期末了~呵呵!因為教授專注於理論與公式推導,在沒有親手實現理論之下,課程會變得比較乏味,針對這一門課,我比較希望教授作業可以出程式實驗,而不是數學證明推導……

這裡不需要瞭解複雜的數學,只要看得懂圖示即可:P

Perspective Projection

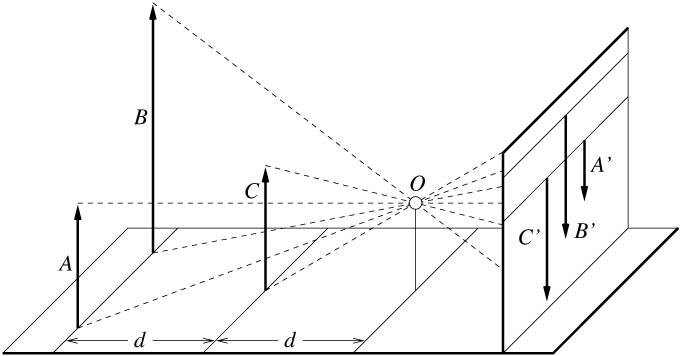

影像大小是根據物體距離pinhole(O點)遠近來決定。如上圖所示,同樣大小的物體,距離pinhole(O點)越遠者,其影像越小。

Perspective Projection

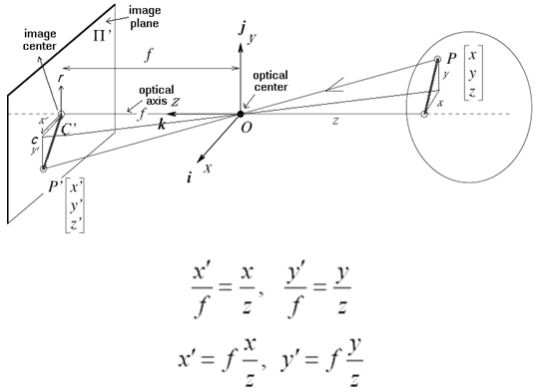

這是簡單的數學推導過程,f是縮放比例。

OnePoint Perspective

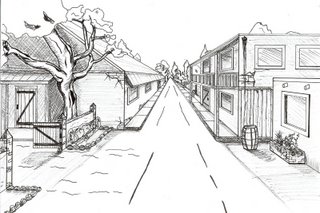

一點視線投影,只有正中央一個消失點。

TwoPoint Perspective

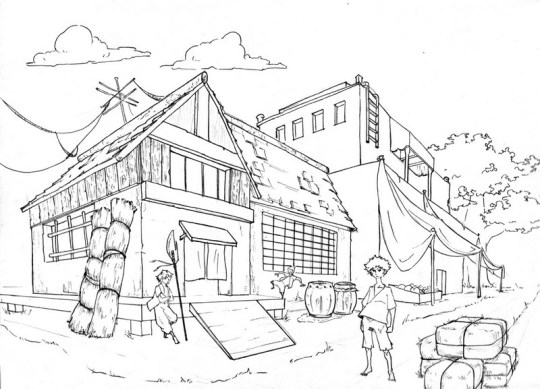

兩點視線投影,左、右各有一個消失點。

ThreePoint Perspective

三點視線投影,左、右、上各有一個消失點。

FourPoint Perspective

四點視線投影。

water-tower-perspective-by-Paulo-Brandão

把透視投影應用在攝影上,整個場景變得很有架構,黃金比例或第三規則都可以使人覺得這場景令人震撼呢!

比較特別的是,還有「零點視線」,若無法在場景中找到線性收斂到消失點,此場景就叫做零點視線,我們拍照很容易得到那樣子的影像,尤其在自然場景中更容易體會,像山、海、天、叢林、花海等等。

natural scene

壓力大的時候就要到這樣沒有消失點的地方~走走路、散散心。
