有時候想知道多邊形的面積,我們可以怎麼做?現在給定幾個座標點,只要呼叫內建的函式contourArea,就會回傳結果數值喔!這篇就叫做計算輪廓面積 (Calculate Contour Area)

OpenCV 計算輪廓面積 Calculate Contour Area2

讀取一張600×600的影像,四個座標點分別為(70,70)、(70,170)、(170,170)、(170,70),面積為10000,因為四邊長都是100,所以用心算就能得出結果。

簡單地把它寫成程式:

/**
 Theme: Calculate Contour Area
 IDE: Xcode 7
 Language: C++
 Date: 105/03/27
 Author: HappyMan
 Blog: https://cg2010studio.wordpress.com/
 */
#include <opencv2/core/core.hpp>
#include <opencv2/imgproc/imgproc.hpp>
#include <opencv2/highgui/highgui.hpp>
#include <iostream>

using namespace cv;
using namespace std;
int main(int argc, char** argv)
{
    // Read the file
    image = imread("cake.jpg", CV_LOAD_IMAGE_COLOR);

    if(!image.data) {
        // Check for invalid input
        cout << "Could not open or find the image" << endl;
        return -1;
    }
    line(image, Point(70,70), Point(70,170), Scalar(255,0,0), 2, 8);
    line(image, Point(70,170), Point(170,170), Scalar(0,255,0), 2, 8);
    line(image, Point(170,170), Point(170,70), Scalar(0,0,255), 2, 8);
    line(image, Point(170,70), Point(70,70), Scalar(255,255,0), 2, 8);

    vector<Point> contour;
    contour.push_back(Point(70,70));
    contour.push_back(Point(70,170));
    contour.push_back(Point(170,170));
    contour.push_back(Point(170,70));

    double area = contourArea(contour,false);  //  Find the area of contour
    cout << "Happy Area: " << area << endl;

    // Create a window to display

    namedWindow("Happy window", WINDOW_AUTOSIZE);

    imshow("Happy window", image);

    waitKey(0);
    // Wait for a keystroke in the window
    return 0;
}

輸出:

Happy Area: 10000

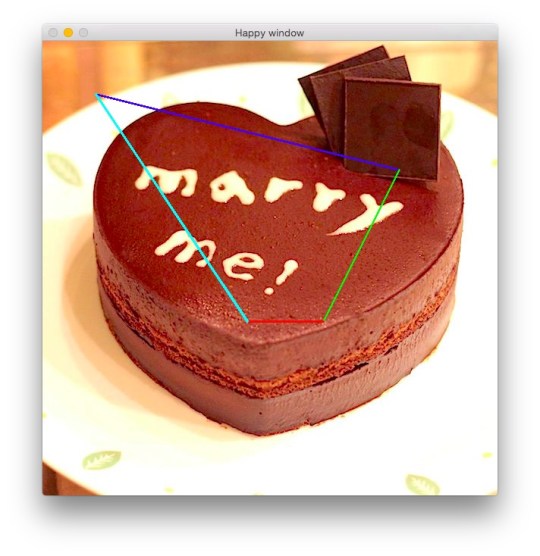

那如果座標點變更為:(70,70)、(470,170)、(370,370)、(270,370),面積為何呢?這就令人傷透腦筋⋯⋯於是就交給厲害的程式來幫我們計算囉~

OpenCV 計算輪廓面積 Calculate Contour Area

輸出:

Happy Area: 60000

倘若這些點無法構成一個凸多邊形的話,結果會如何呢?

參考:OpenCV – contourArea
