[Blender] 拉伸法 (Extrude)

接續Blender教學:編輯模式,我們想要讓一個簡單的物件迅速變成很多個,而且複製出來的物件還可以隨意移動、旋轉、縮放,這時候就可以用拉伸法。Blender教學:拉伸法

就如同移動、旋轉、縮放的快捷鍵為G、R、S,拉伸也有快捷鍵為E。接下來陸續介紹如何拉伸點、線、面。

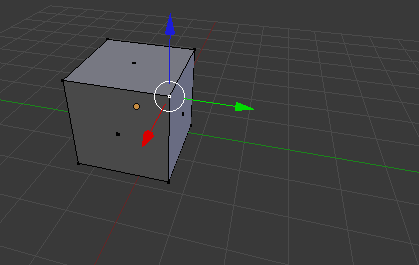

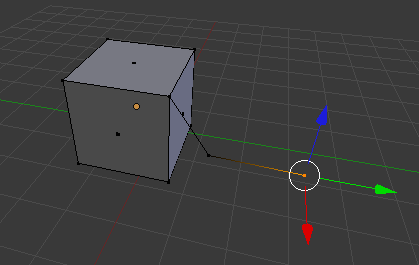

拉伸點

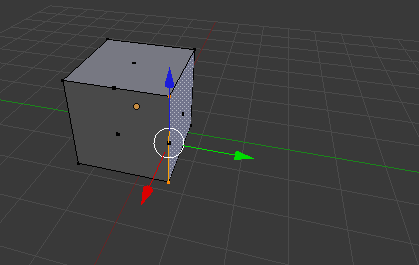

拉伸線

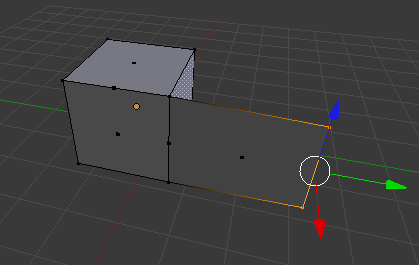

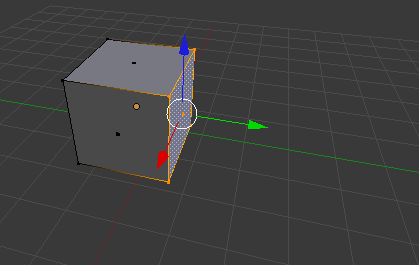

拉伸面

這裡介紹一個功能:透視選取。切換此功能來選取原本看不到的點、線、面,意思是物件的前面部份擋到物件的後面部份,此時想要選取物件的後面部份就需要用到透視選取。

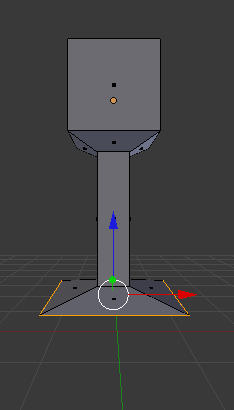

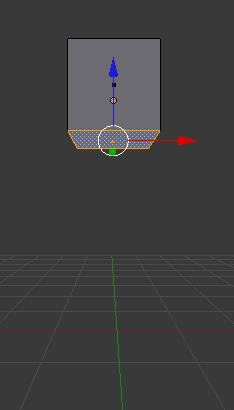

接下來我們使用簡單的一個cube來製作一個高腳杯,沒錯~單純使用拉伸(E)和先前所學的縮放(S)。從杯頭開始逐步往杯身到杯底,我們所選擇的面會持續往下拉伸縮放,沒有回頭且使用快捷鍵的情況下,很快就做出高腳杯的物件。

噹~高腳杯在相機裡的成像如下:

接著我們將杯頭頂部的面給刪掉,選取想要刪除的面後按Delete鍵,出現選單選擇Faces

最後,高腳杯在相機裡的成像如下:

當前的方形高腳杯並不好看,我們可切割它成更多個面,讓它的邊緣更加圓滑。整個視窗右方的介面有Object Modifiers這個螺絲起子圖示,點選它後再Add Modifier

出現一大串效果選單,此時選擇Subdivision Surface

出現一個Catmull-Clark選單,我們把焦點放在View(編輯成像)Render(相機成像)上。

接下來View分別為1、2、3的成像:

上圖最後一張ShadingSmooth

相機成像如下:

Material中設定高腳杯的顏色:

我們未來會讓高腳杯透明化,並加上附有貼圖的桌面。

參考:陳鍾誠的網站 – Blender 動畫設計
