之前研究Bump Mapping就覺得效果超好！把texture (color map和normal map)貼到model上去，就可以產生很有立體感的視覺效果。然而BM有些缺點，在近距離看model會發現陰影和立體只是假象，尤其在model邊緣地方特別容易穿幫。Displacement Mapping進一步改變model的頂點位置，讓model在任何角度看都像真的一樣。

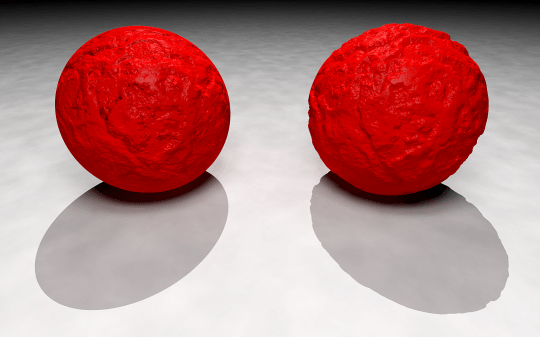

左為bump map，右為displacement map。從model邊緣和影子就可以分辨出誰真誰假:P
BM在fragment shader中使用normal map做，而DM則在vertex shader中使用height map做。為了可以表現self-shadowing and silhouettes，DM花費更多時間在處理幾何運算上。
color map
兩者都需要使用texture，以上這一張是color map，純粹顏色。
normal map
這張是normal map，方向朝z軸 (blue)，因此texture偏藍，由color[0,1]變成normal[-1,1]，只要以*2-1即可辦到。至於normal map的來源有兩種：一使用高ploygon的model（DCC應用程式可計算高tesselation的model的normal），二是使用model的height map（經過數學計算轉換）。
displacement map
這張是displacement (height) map，高度大的偏白，高度小的偏黑。Height map來源只不過是color map的灰階。

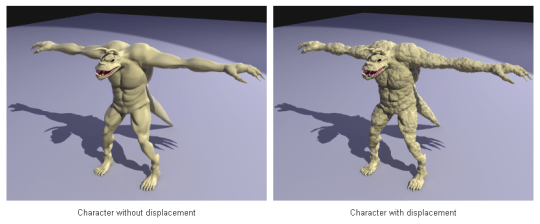

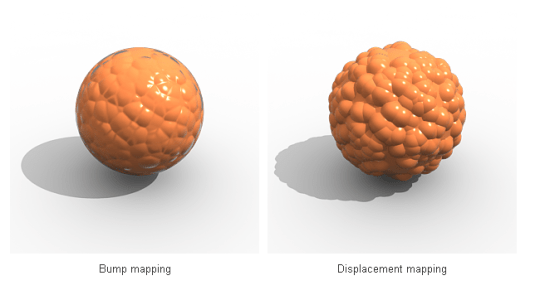

Bump Mapping和Displacement Map的差別可由上圖清楚看出來，BM不改變幾何，DM改變幾何。
我參考AlteredQualia網站的WebGL例子，它使用了normal + ambient occlusion + displacement的map來實做。

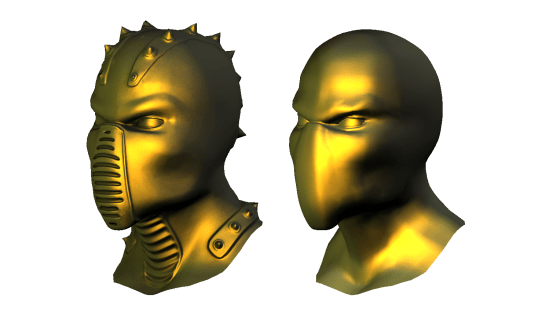

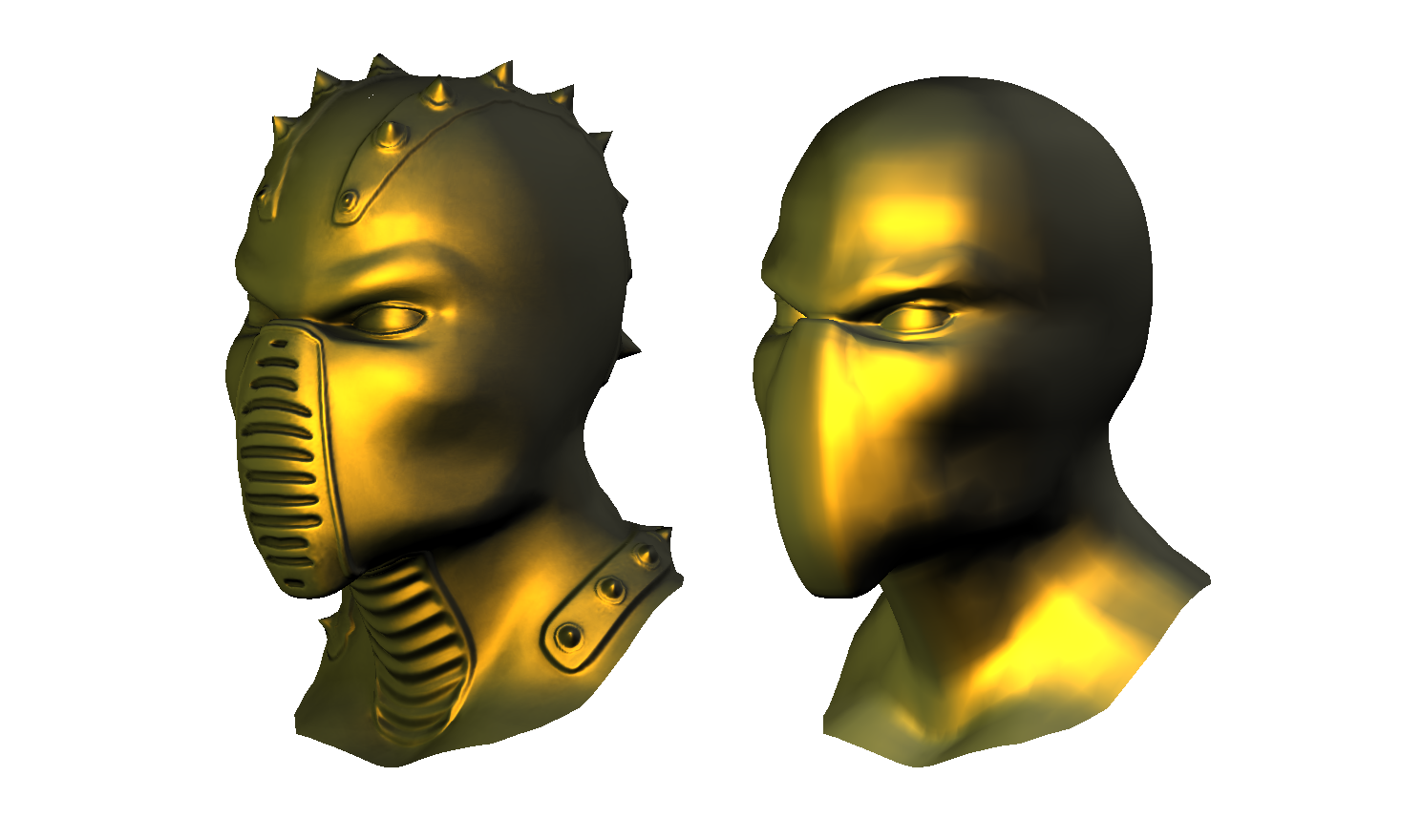

右為原本的model，左為加了normal + ambient occlusion + displacement的map。
接下來就是normal + ambient occlusion + displacement的map影像。
normal map

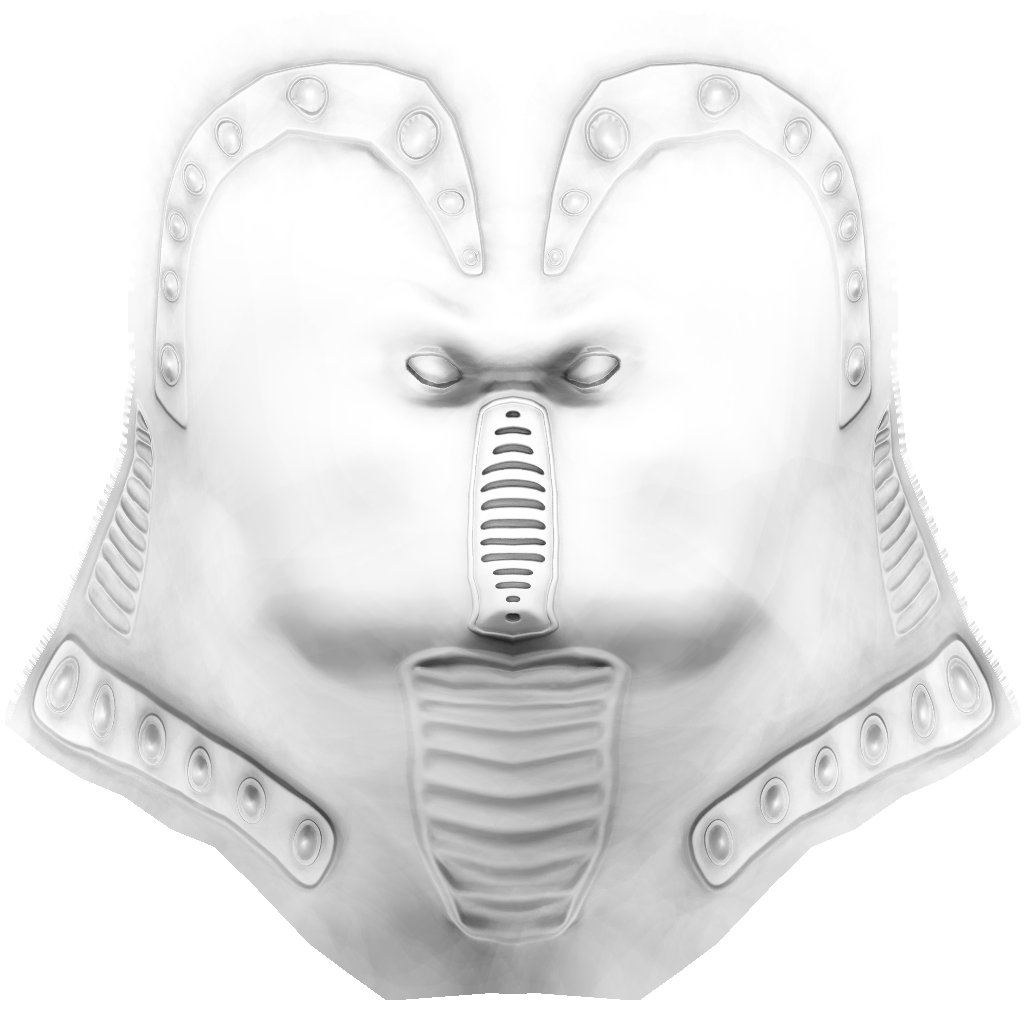

ambient occlusion (AO) map

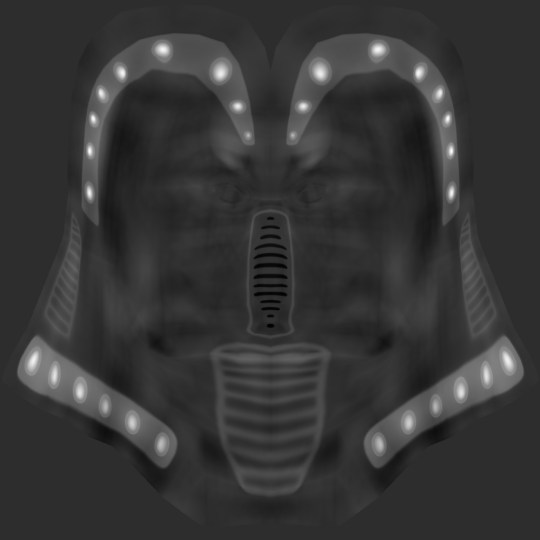

displacement map
這些影像看起來還挺怪可怕的呢：Ｐ
參考：three.js – webgl normal map，我寫的GLSLBump Map、Bump Map2、Bump Map3和WebGLBump Map。
