官方網站(Lighthouse3D)的教學淺顯易懂，它以OpenGL提供的茶壺來做toon shading，產生類似卡通的效果，可以知道shader如何運作。一般的OpenGL無法在打光之後再做色彩的變化，若以shader來著色，便可做出特殊效果。
vertex shader程式碼：
varying vec3 lightDir,normal;
void main()
{
lightDir = normalize(vec3(gl_LightSource[0].position));
normal = gl_NormalMatrix * gl_Normal;
gl_Position = ftransform();
}
fragment shader程式碼：
varying vec3 lightDir,normal;
void main()
{
float intensity;
vec4 color;
// normalizing the lights position to be on the safe side
vec3 n = normalize(normal);
intensity = dot(lightDir,n);
if (intensity > 0.95)
color = vec4(1.0,0.5,0.5,1.0);
else if (intensity > 0.5)
color = vec4(0.6,0.3,0.3,1.0);
else if (intensity > 0.25)
color = vec4(0.4,0.2,0.2,1.0);
else
color = vec4(0.2,0.1,0.1,1.0);
gl_FragColor = color;
}

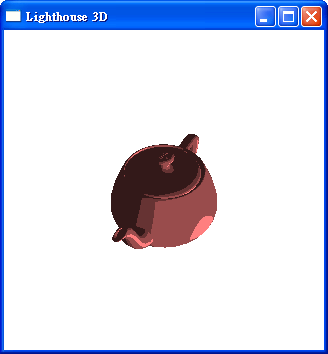

正常版。

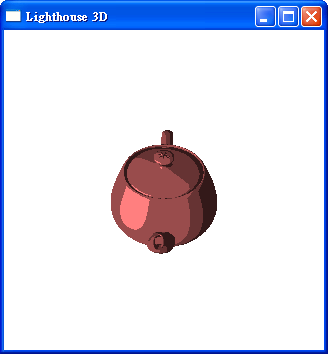

intensity = dot(lightDir,normal);的normal沒有normalize，最亮區比正常版大很多，表示內積後intensity值大於0.95者眾多，往前推知，沒有normalize的normal之長度有大於1。
normal = gl_NormalMatrix * gl_Normal;去掉gl_NormalMatrix。光源會跟著物體跑，因為gl_NormalMatrix把gl_Normal變換到eye coordinate。

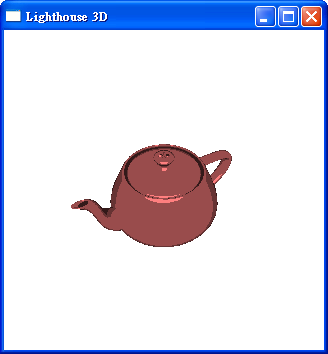

在OpenGL application中，將glLightfv(GL_LIGHT0, GL_POSITION, lpos);註解掉，這是在沒有光源條件下的成像。

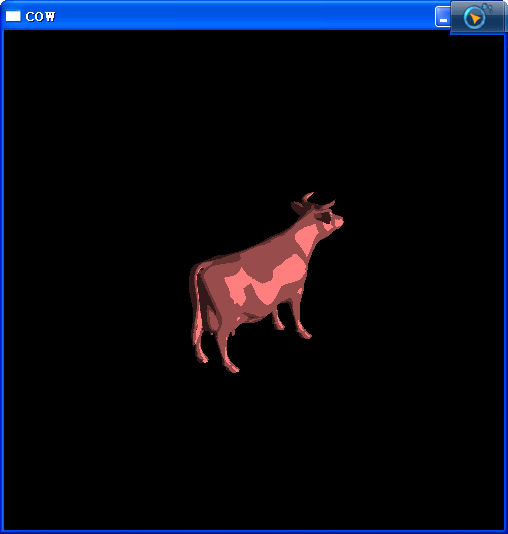

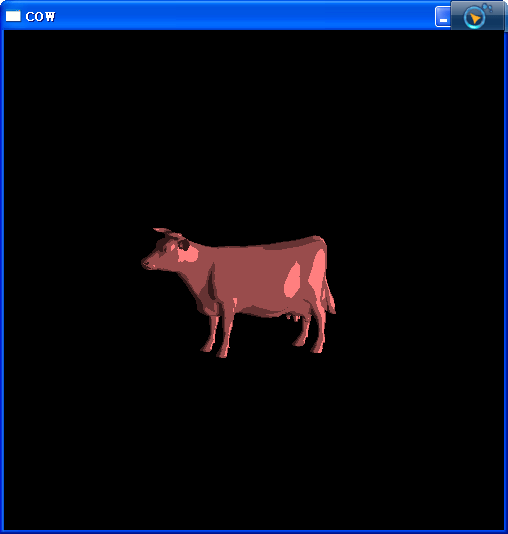

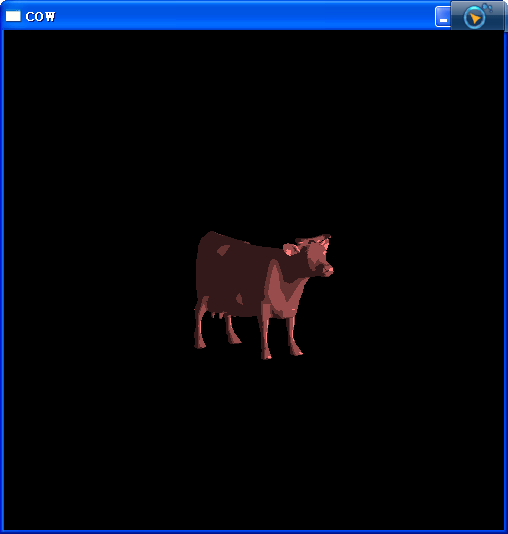

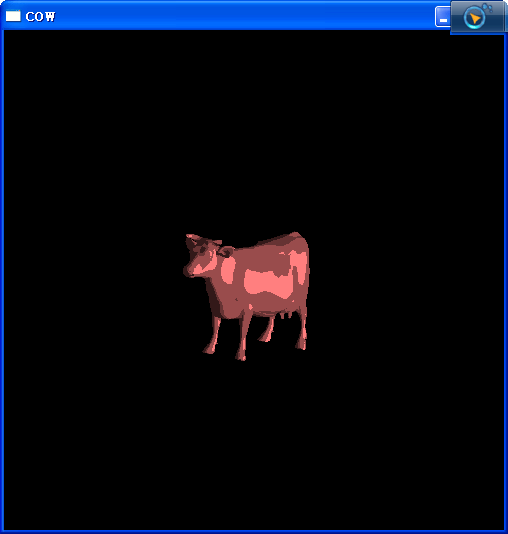

接下來就是利用計圖作業的光照牛來實現toon shading。準備model→cow.obj，將點v、法向量vn、面f讀取進程式裡，利用glBegin和glEnd繪畫多邊形，接著設定shader，最後跑出結果：
最後想強調的是，fragment shader裡若沒有將法向量正規化，也就是只做vec3 n = normal;而不做vec3 n = normalize(normal);，那麼顏色的過度區域就會不平滑。
儘管兩個頂點已做正規化，讓normal長度等於1，然而內插後normal值的長度並不一定等於1。

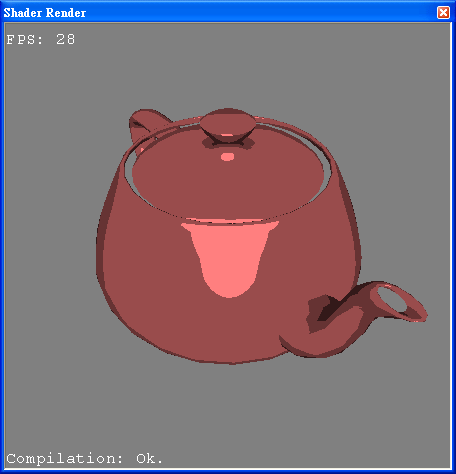

只做vec3 n = normal;所呈現出來的亮色區為不平滑狀況。
而做vec3 n = normalize(normal);所呈現出來的亮色區為平滑貌。
基本上位在管線前頭的vertex shader取得的normal不需要正規化，只要後頭的fragment shader有正規化即可，為什麼？因為是在內插後所得到的值，接著只要在內積前把normal的長度正規化為1，內積後的值就會有平滑的表現，而就算vertex shader中的normal值沒有正規化，只要normal的方向正確即可。那假如我把內積搬往vertex shader來做呢？那在此正規化normal鐵定做白工，因為normal值根本還沒有內插。
如果還不理解原理的話，那麼無論normal在vertex或fragment shader中，都一起正規化，保證呈現的結果為正確：Ｐ
