Shadow mapping 原理

想要在場景中產生陰影,其中之一個方法是shadow map,另一個方法是shadow volumn,先瞭解兩者的原理、優缺點與差異,有助於我實做前者shadow map。目前知道shadow map適用於靜態場景(物體與光源相對位置不變),而shadow volumn則適用在動態場景,當然靜態場景也沒問題。實做上前者易於後者,能在現今的shader發揮潛能。

Shadow mapping 的原理

一個物體之所以會處在陰影當中,是由於在它和光源之間存在著遮蔽物,或者說遮蔽物離光源的距離比物體要近,這就是 shadow mapping 算法的基本原理。

Pass1: 以光源為視點,或者說在光源坐標系下面對整個場景進行渲染,目的是要得到一副所有物體相對於光源的 depth map (也就是我們所說的 shadow map ) , 也就是這副圖像中每個像素的值代表著場景裡面離光源最近的 fragment 的深度值。由於這個 pass 中我們感興趣的只是像素的深度值,所以可以把所有的光照計算關掉,打開 z-test 和 z-write 的 render state 。

Pass2: 將視點恢復到原來的正常位置,渲染整個場景,對每個像素計算它和光源的距離,然後將這個值和 depth map 中相應的值比較,以確定這個像素點是否處在陰影當中。然後根據比較的結果,對 shadowed fragment 和 lighted fragment 分別進行不同的光照計算,這樣就可以得到陰影的效果了。

若場景中有一光源、一相機、一物體,分別對光源所見和相機所見繪出影像,先由前者(shadow map)紀錄影像pixel光源打到場景vertex的深度值DL,再由後者紀錄影像pixel中對應場景vertex其與光源的距離值DC,比較兩者的值,若DL<DC,則表示該場景vertex在陰影中,否則表示該場景vertex不在陰影中。

其實shadow map概念很簡單,以光源的角度來看場景,光源看不到的地方都在陰影之中。

shadow map

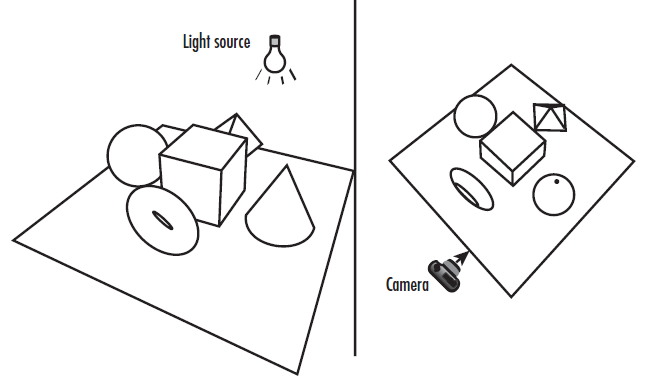

各以camera和light的角度來看場景,會有不一樣的景象。

shadow map

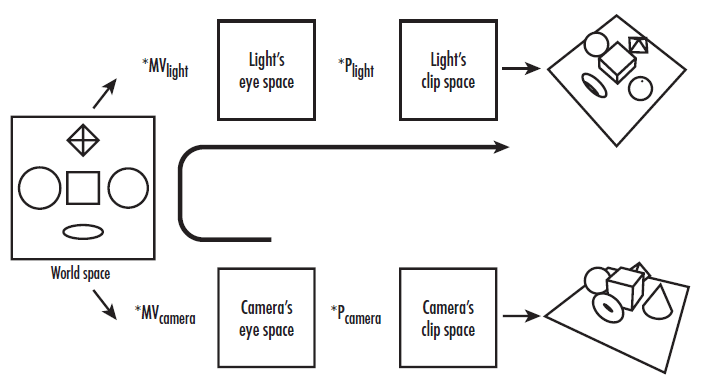

大箭頭的方向表示將camera coordinate轉換到light coordinate。

shadow map

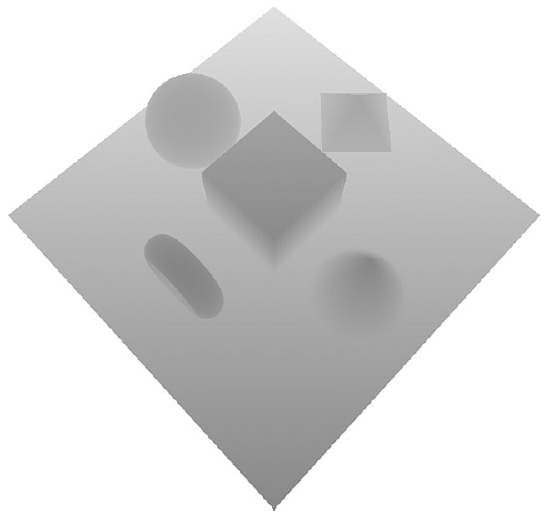

從light角度看場景所獲得的depth buffer,深色表深度值小,淺色表深度值大。

shadow map

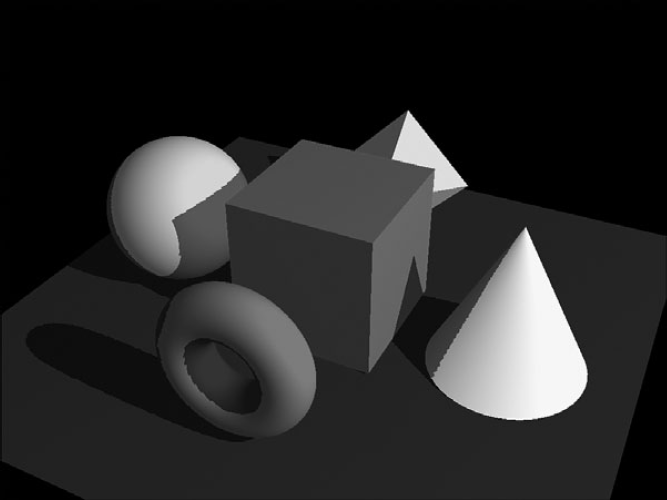

最後畫出來的影像。

以上圖來自OpenGL SuperBible, 4th ed,第五版已刪。

參考:一起學習Shadow mapping陰影錐原理與展望—真實的遊戲效果的實現
