MeshLab

2012 年 02 月 27 日

MeshLab是一款model display的工具軟體，它還有轉換model檔案類型的功能，要是你只有寫讀.obj檔的程式話，就可以把讀進來的model轉為.obj檔喔！

對我來說，目前最有用的功能是，可輸入和輸出格式。如下：

  • import: PLY, STL, OFF, OBJ, 3DS, COLLADA, PTX, V3D, PTS, APTS, XYZ, GTS, TRI, ASC, X3D, X3DV, VRML, ALN
  • export: PLY, STL, OFF, OBJ, 3DS, COLLADA, VRML, DXF, GTS, U3D, IDTF, X3D

MeshLab還有其它功能，如：

  • Mesh Cleaning Filters
  • Remeshing filters
  • Various Colorization/Inspection filters
  • Interactive Mesh Painting
  • Measuring tool
  • Slicing tool
  • 3D Scanning tools

細節再去MeshLab官網看。

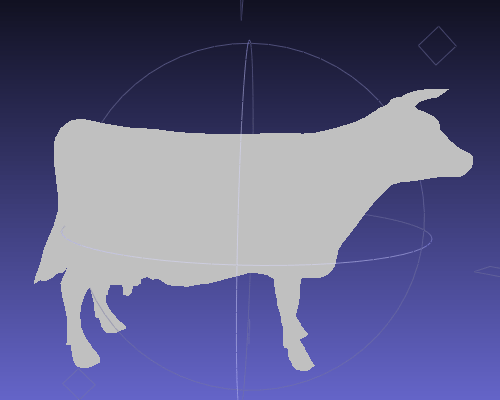

接下來我demo這款軟體目前對我來說有用的功能，同樣地～我使用cow model來實驗，這一張是no light的結果：

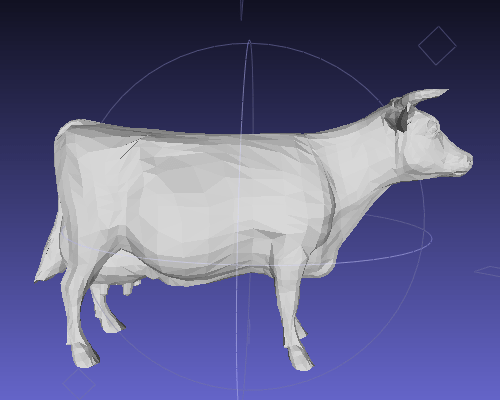

最簡單的light效果flat：

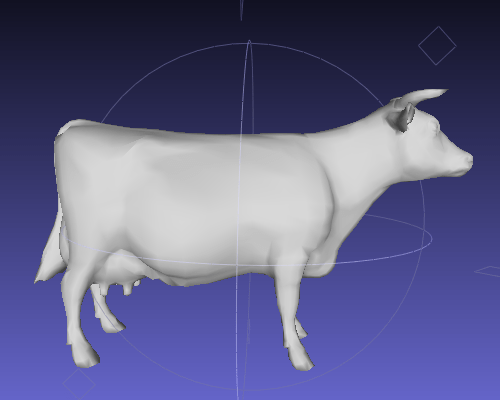

smooth的效果：

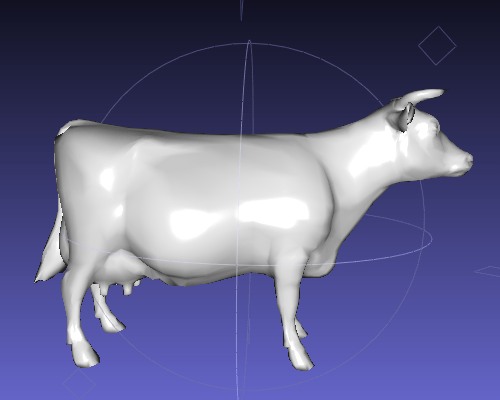

接下來就是shader的效果phong：

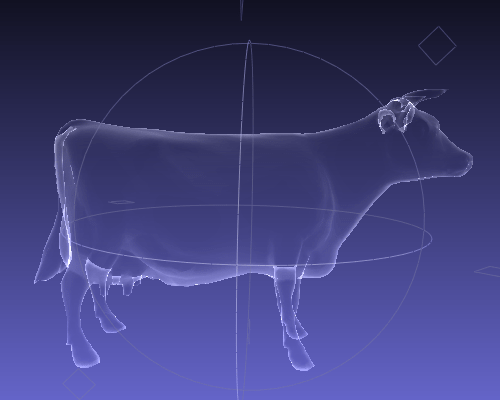

shader x-ray效果：

MeshLab這套軟體還告訴你如何寫shader，比如shader phong這個效果，它的shader是這樣寫的：

vertex shader (vertex program)

//
// Bui Tuong Phong shading model (per-pixel)
//
// by
// Massimiliano Corsini
// Visual Computing Lab (2006)
//

varying vec3 normal;
varying vec3 vpos;

void main()
{
	// vertex normal
	normal = normalize(gl_NormalMatrix * gl_Normal);

	// vertex position
	vpos = vec3(gl_ModelViewMatrix * gl_Vertex);

	// vertex position
	gl_Position = ftransform();
}

fragment shader (fragment program)

//
// Bui Tuong Phong shading model (per-pixel)
//
// by
// Massimiliano Corsini
// Visual Computing Lab (2006)
//

varying vec3 normal;
varying vec3 vpos;

uniform float shininess;

void main()
{
	vec3 n = normalize(normal);
	vec4 diffuse = vec4(0.0);
	vec4 specular = vec4(0.0);

	// the material properties are embedded in the shader (for now)
	vec4 mat_ambient = vec4(1.0, 1.0, 1.0, 1.0);
	vec4 mat_diffuse = vec4(1.0, 1.0, 1.0, 1.0);
	vec4 mat_specular = vec4(1.0, 1.0, 1.0, 1.0);

	// ambient term
	vec4 ambient = mat_ambient * gl_LightSource[0].ambient;

	// diffuse color
	vec4 kd = mat_diffuse * gl_LightSource[0].diffuse;

	// specular color
	vec4 ks = mat_specular * gl_LightSource[0].specular;

	// diffuse term
	vec3 lightDir = normalize(gl_LightSource[0].position.xyz - vpos);
	float NdotL = dot(n, lightDir);

	if (NdotL > 0.0)
		diffuse = kd * NdotL;

	// specular term
	vec3 rVector = normalize(2.0 * n * dot(n, lightDir) - lightDir);
	vec3 viewVector = normalize(-vpos);
	float RdotV = dot(rVector, viewVector);

	if (RdotV > 0.0)
		specular = ks * pow(RdotV, shininess);

	gl_FragColor = ambient + diffuse + specular;
}

想瞭解其它有趣的shader怎麼寫，或原理如何就可從這邊著手喔！

參考：MeshLab。
