[GLSL] Normal Color

2011 年 08 月 11 日

繼Position Color之後，Normal也可以當成Color，只要將xyz座標的範圍限制在[0,1]，接著指定給color即可。

vertex shader程式碼：

//varying float xpos;
//varying float ypos;
//varying float zpos;
varying vec4 color;

void main(void)
{
  //xpos = clamp(gl_Vertex.x,0.0,1.0);
  //ypos = clamp(gl_Vertex.y,0.0,1.0);
  //zpos = clamp(gl_Vertex.z,0.0,1.0);
  color.xyz = clamp(gl_Normal.xyz,0.0,1.0);

  gl_Position = gl_ModelViewProjectionMatrix * gl_Vertex.xyzw;
}

fragment shader程式碼：

//varying float xpos;
//varying float ypos;
//varying float zpos;
varying vec4 color;

void main (void)
{
   gl_FragColor = color;
   //gl_FragColor = vec4 (xpos, ypos, zpos, 1.0);
}

只修改vertex shader的一行程式：

color.xyzw = clamp(gl_Vertex.xyzw,0.0,1.0);

color.xyz = clamp(gl_Normal.xyz,0.0,1.0);

這裡要注意的是：gl_Vertex為四維，gl_Normal為三維。

想要玩些變化只要xyz排列組合即可！這是我覺得它結構很神奇的地方，而且可以重複：xxx、xxy、yzz等等。

teapot

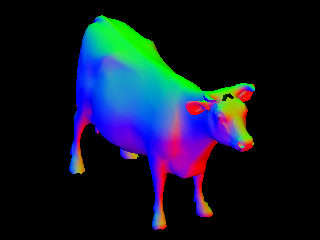

cow

可看到teapot和cow因為選轉的角度差不多，法向量的方向也差不多，於是blue在左、red在右、green在上，原理很簡單，(r,g,b)指定給(x,y,z)，對應之下就是所看到的圖。

分類：

GLSL, 教學
