[OpenCV] 顏色遮罩 (Color Mask)

有時候想要把一張影像去除背景,我都會開啟影像處理軟體,慢慢地用魔術棒把我要的部份的輪廓給圈出來,可是這樣子太過於麻煩,若背景只有單純的顏色,而我要的部份沒有那顏色,就可以顏色遮罩(Color Mask)來取得我要的部份。

這圖是我過濾某個範圍顏色後的效果,呈現黑色的部份就是被過濾掉的顏色囉~

結果圖(反)

HappyMan Result

程式碼非常簡單,我先產生五張影像,接著定義我要的顏色範圍,過濾到作為遮罩用影像。接著根據原始影像遮罩影像拷貝到結果影像,我想看結果就很容易明白我在做什麼了~

/**
	Theme: Color Mask
	Compiler: Dev C++ 4.9.9.2
	Library: OpenCV 2.0
	Date: 102/05/09
	Author: HappyMan
	Blog: https://cg2010studio.wordpress.com/
*/
#include <highgui.h>
#include <cv.h>
int main()
{
	IplImage *img = cvLoadImage("happyman.jpg");
	IplImage *mask = cvCreateImage(cvGetSize(img), IPL_DEPTH_8U, 1);
	IplImage *mask_ = cvCreateImage(cvGetSize(img), IPL_DEPTH_8U, 1);
	IplImage *result = cvCreateImage(cvGetSize(img), IPL_DEPTH_8U, 3);
	IplImage *result_ = cvCreateImage(cvGetSize(img), IPL_DEPTH_8U, 3);
	cvInRangeS(img, cvScalar(0,0,0), cvScalar(100,100,100), mask);
	cvNot(mask, mask_);
	cvCopy(img, result, mask);
	cvCopy(img, result_, mask_);
	cvShowImage("HappyMan", img);
	cvShowImage("HappyMan Mask", mask);
	cvShowImage("HappyMan Mask_", mask_);
	cvShowImage("HappyMan Result", result);
	cvShowImage("HappyMan Result_", result_);
	cvWaitKey(0);

	return 0;
}

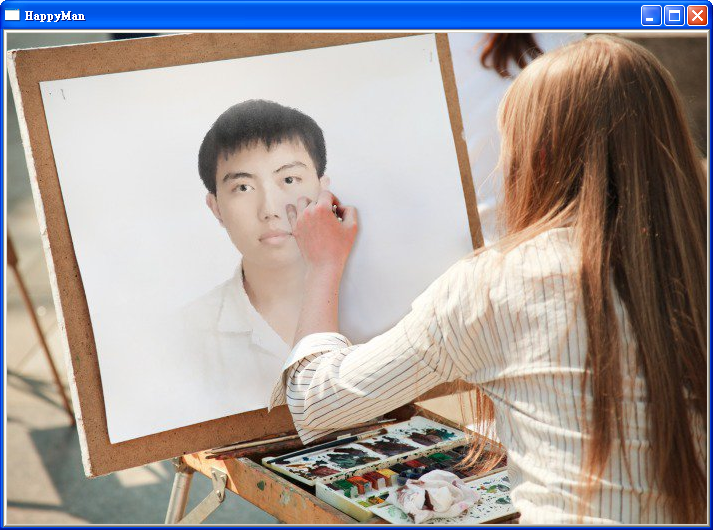

原始圖

happyman

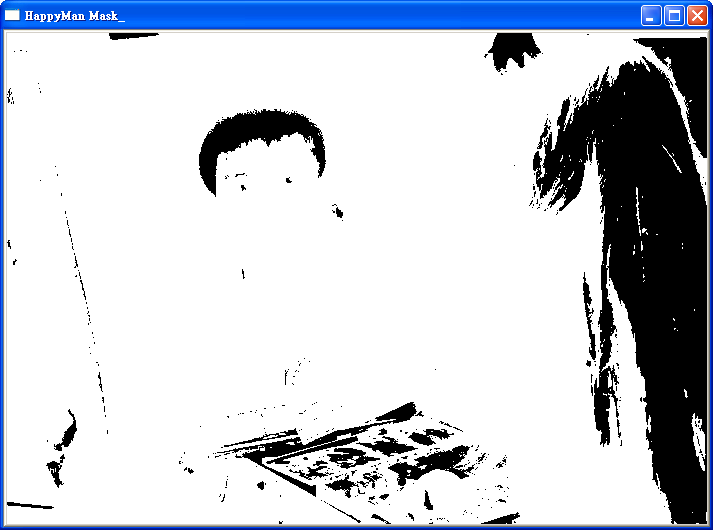

遮罩圖(正)

HappyMan Mask_

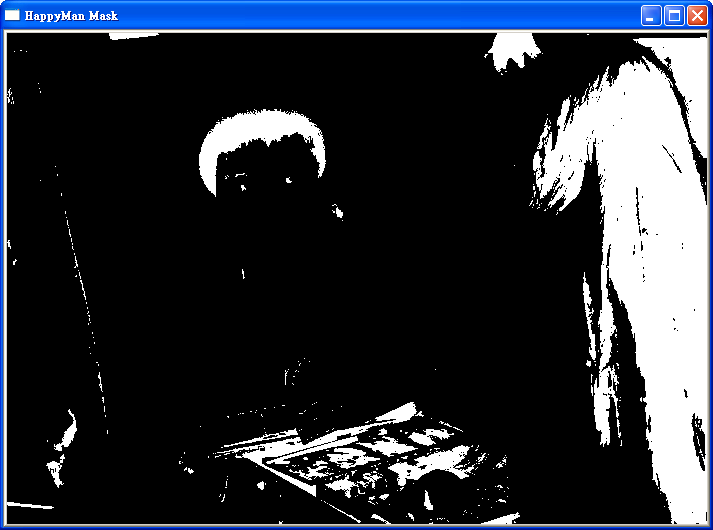

遮罩圖(反)

HappyMan Mask

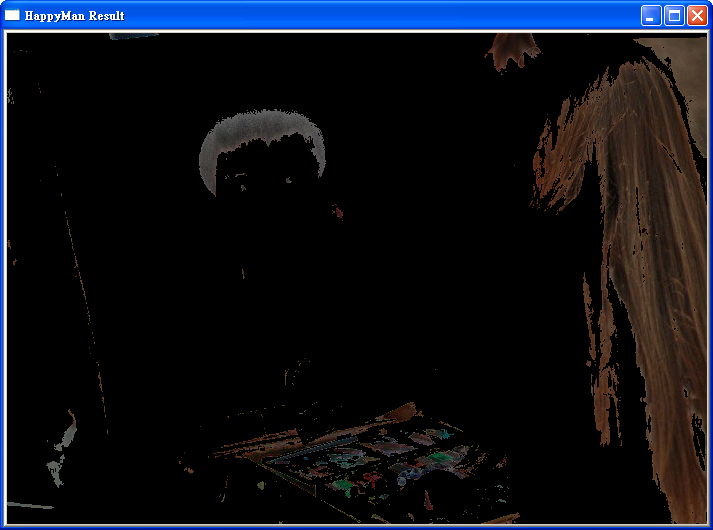

結果圖(正)

HappyMan Result_

#關鍵函式:InRangeS

檢查陣列元素是否在兩個數量之間

void cvInRangeS( const CvArr* src, CvScalar lower, CvScalar upper, CvArr* dst );

  • src
    第一個原陣列
  • lower
    包括進的下邊界
  • upper
    不包括進的上邊界
  • dst
    輸出陣列必須是 8u 或 8s 類型

函數 cvInRangeS 檢查輸入陣列元素範圍:對於單通道陣列:

dst(I)=lower0 <= src(I)0 < upper0

對於雙通道陣列以此類推:

dst(I) = lower0 <= src(I)0 < upper0 && lower1 <= src(I)1 < upper1

如果 src(I) 在範圍內dst(I)被設置為 0xff (每一位都是 ‘1’)否則置0 。所有的陣列必須有相同的大小(或ROI大小)

#關鍵函式:cvcopy

拷貝一個陣列給另一個陣列

void cvCopy( const CvArr* src, CvArr* dst, const CvArr* mask=NULL );

  • src
    輸入陣列。
  • dst
    輸出陣列。
  • mask
    操作遮罩是8比特單通道的陣列,它指定了輸出陣列中被改變的元素。

函數cvCopy從輸入陣列中複製選定的成分到輸出陣列:

如果mask(I)!=0,則dst(I)=src(I)。

如果輸入輸出陣列中的一個是IplImage類型的話,其ROI和COI將被使用。輸入輸出陣列必須是同樣的類型、維數和大小。函數也可以用來複製散列陣列(這種情況下不支援mask)。

參考:資料結構操作及運算-圖形的Mask遮罩實作inRangeCopy
